生産設備と製造能力
Winnaは、業界をリードする自動化生産設備と精密検査機器を備え、被覆剥ぎ、皮むき、端子圧着、溶接、検査の全工程をカバーし、スマート製造で高品質な納品を実現します
主要生産設備
国内外の先進設備を導入し、製品精度と品質の一貫性を確保
全自動電線被覆剥ぎ機
サーボ駆動精密制御により、電線の定長切断と絶縁被覆剥離を実現。多芯線、シールド線の加工に対応
線径範囲0.5-6.0 mm²
切断精度±0.5 mm
加工速度3000-6000本/分
剥離長さ1-30 mm
全自動端子圧着機
CCD画像検査を統合し、圧着品質をリアルタイム監視。不良品は自動除去
圧着精度±0.02 mm
圧着力範囲0.5-4.0 kN
圧着速度≤4000回/時間
対応線径AWG 30#-10#
全自動はんだ付け機
統合制御システムと精密機械構造により、電線端部のはんだ付け工程を自動化・標準化
制御方式PLC統合制御
対応線径AWG 22#-16#
はんだ付け深さ精度±0.1 mm
適用シーンAC/DCワイヤーハーネス
超音波金属溶接機
高周波振動により銅、アルミニウム、ニッケルなどの金属材料の固相接合を実現。リチウムイオン電池タブ、バスバー溶接に最適
溶接周波数20kHz / 35kHz
出力範囲3000W-6000W
溶接方式固相接合
対応材料銅/アルミ/ニッケル
精密端子圧着機
JST、Molex、TE/AMPなど全ブランドの端子に対応。金型の迅速交換が可能で、多品種生産に適応
対応ブランドJST/Molex/TE
圧着力制御サーボクローズドループ
金型交換時間<5分
端子タイプ連続/バラ
自動化ワイヤーハーネス加工ライン
送線、切断、被覆剥ぎ、圧着、検査を一体化した自動ワイヤーハーネス生産ライン
工程統合5 in 1
効率向上300%
不良率<0.2%
適用シーン大量生産
補助加工設備
充実した補助設備体制により、コネクタハウジング挿入、防水プラグ取付、識別印刷、結束・梱包の全工程をカバー
全自動結束バンド取付機
ワイヤーハーネスの結束・固定工程を自動化。手作業による結束を代替し、効率と一貫性を向上
結束バンド仕様幅2.5-8.0 mm
締付力制御調整可能 10-80N
作業方式自動送り/締付/切断
効率≤1.5秒/本
熱収縮チューブ加熱機
ワイヤーハーネス接続部に熱収縮チューブを被覆し、絶縁保護と応力緩和を提供
加熱方式熱風循環 / 赤外線
温度制御範囲100-650°C
対応チューブ径1.5-50 mm
タクトタイム3-8秒/個
線番識別印刷装置
ワイヤーハーネスに仕様ラベル、シリアル番号、トレーサビリティコードを印刷し、全工程のデジタルトレーサビリティを実現
印刷方式熱転写 / レーザー
ラベルタイプスリーブ/ステッカー/銘板
印刷精度300-600 dpi
対応線径0.5-10 mm²
全自動コネクタハウジング挿入機
圧着済み端子付き電線をコネクタハウジングに自動挿入。手作業による目視位置合わせを代替し、効率と良品率を大幅に向上
対応線径AWG 30#-14#
挿入速度≤0.8秒/穴
挿入深さ精度±0.1 mm
対応ハウジングJST/Molex/TE/AMP
全自動防水プラグ取付機
端子圧着前または圧着後に防水プラグ/シールリングを自動装着。コネクタの防水等級IP67+を保証
対応線径AWG 22#-10#
防水プラグ仕様内径1.0-8.0 mm
取付速度≤1.2秒/個
検査方式光電+圧力センサー
レーザーマーキング機
ワイヤーハーネスの外皮またはラベルに、仕様型番、製造日、シリアル番号、QRコードトレーサビリティ情報をレーザー印字。永久的で鮮明な識別を実現
レーザータイプファイバー / CO₂
マーキング範囲100×100 – 300×300 mm
マーキング速度≤8000 mm/s
位置決め精度±0.01 mm
自動巻取梱包機
完成品ワイヤーハーネスの自動巻取り、結束、ラベル貼付、梱包を一体化。手作業による運搬を削減し、出荷効率を向上
巻取径80-400 mm
結束方式結束バンド/テープ/熱収縮
梱包効率≤8秒/個
対応製品各種ワイヤーハーネス完成品
品質検査設備
精密検査機器により、全製品がUL、QC/Tおよびお客様のカスタム規格に準拠していることを確認
総合電気検査プラットフォーム
導通、絶縁、耐圧、抵抗などの複数項目を自動検査。全数検査で出荷
検査項目導通/絶縁/耐圧/抵抗
テストチャンネル64-256チャンネル
レポート方式自動生成 + トレーサビリティコード
検査タクト≤3秒/本
端子断面分析装置
圧着端子を顕微鏡で切断分析し、圧着高さ、幅、バリなどのパラメータを精密測定。UL 486A規格に準拠
拡大倍率20X-200X
測定精度±0.001 mm
分析パラメータ圧着高/幅/バリ/変形率
判定基準UL 486A / QC/T 29106
CCD画像検査機
高解像度産業用カメラでコネクタのピン完全性、組立状態、方向の正しさを自動検出。不良品は自動除去
検出精度±0.01 mm
検出速度≥60個/分
検出項目ピン欠け/曲がり/位置ずれ
除去方式エア式自動除去
引張試験機
端子と電線の圧着引張力を測定し、圧着品質がUL 486AおよびQC/T 29106規格要件を満たしていることを検証
引張力範囲0-500 N
測定精度±0.5%
試験速度10-300 mm/min
適用規格UL 486A / QC/T 29106
品質保証体制
100%電気テストにより、全ワイヤーハーネスをゼロ欠陥で出荷
導通テスター
ワイヤーハーネスの導通・短絡を100%検査
耐圧テスター
絶縁強度を測定し、UL/CCC規格に対応
塩水噴霧試験機
コネクタの耐食性を評価
画像測定機
ワイヤーハーネスの寸法を精密測定し、一貫性を確保

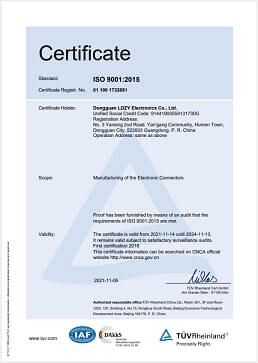

ISO9001品質管理システム
全工程トレーサビリティ、厳格な管理

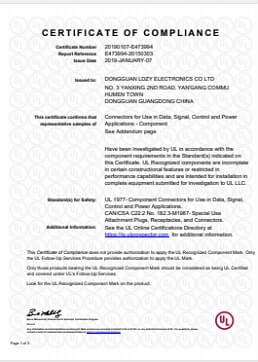

認証資格
