Chi tiết sản phẩm

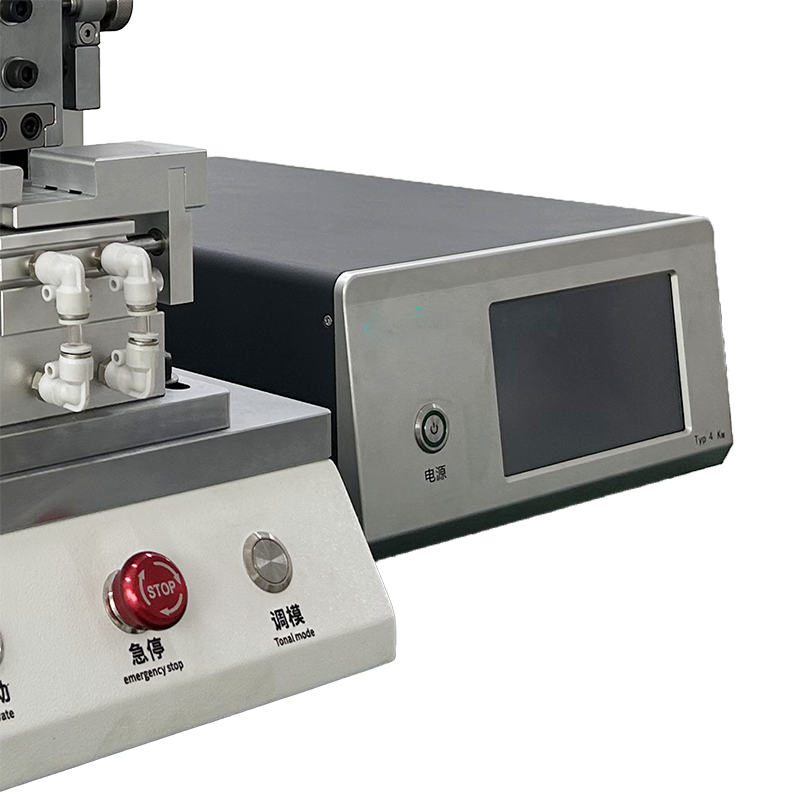

Máy hàn siêu âm đầu nối dạng rời JY-D204-F được thiết kế chuyên dụng cho dây cáp điện cao áp, sử dụng tần số siêu âm 20kHz và kết cấu dạng rời, giúp hàn hiệu quả các đầu nối đồng và nhôm. Giá trị cốt lõi là cung cấp kết nối điện ổn định, điện trở thấp, đáp ứng các yêu cầu kỹ thuật nghiêm ngặt của dây cáp điện xe năng lượng mới.
Thông số kỹ thuật
| Model | JY-D204-F |
| Loại | Máy hàn siêu âm đầu nối dạng rời |
| Phạm vi ứng dụng | Hàn đầu nối dây cáp điện cao áp |
| Phương thức thiết kế | Dạng rời |
| Kiểm soát hàn | Kiểm soát hàn độ chính xác cao |
| Công suất hàn | 2000W (giá trị điển hình) |
| Tần số làm việc | 20kHz |
| Dải áp suất hàn | 0.1-0.6MPa |
| Diện tích hàn | Tối đa 10mm² (tham khảo) |
| Yêu cầu nguồn điện | AC 220V ±10%, 50/60Hz |
| Trọng lượng máy | Khoảng 45kg (Bộ phát + Súng hàn) |
| Kích thước | Bộ phát 450×300×200mm, Súng hàn 300×150×200mm |
Đặc điểm sản phẩm
- Thiết kế dạng rời, linh hoạt thích ứng bố trí dây chuyền sản xuất
- Kiểm soát hàn độ chính xác cao, đảm bảo tính đồng nhất của kết nối đầu nối
- Tối ưu hóa chuyên dụng cho đầu nối dây cáp điện cao áp, nâng cao hiệu suất dẫn điện
- Công nghệ hàn siêu âm, tạo ra mối hàn kim loại đáng tin cậy
- Đảm bảo độ tin cậy kết nối, giảm điện trở và phát nhiệt
- Phù hợp cho các ứng dụng dây cáp điện cao áp, đáp ứng nhu cầu chịu dòng điện lớn
Kịch bản ứng dụng
- Dây chuyền sản xuất pin lithium năng lượng mới

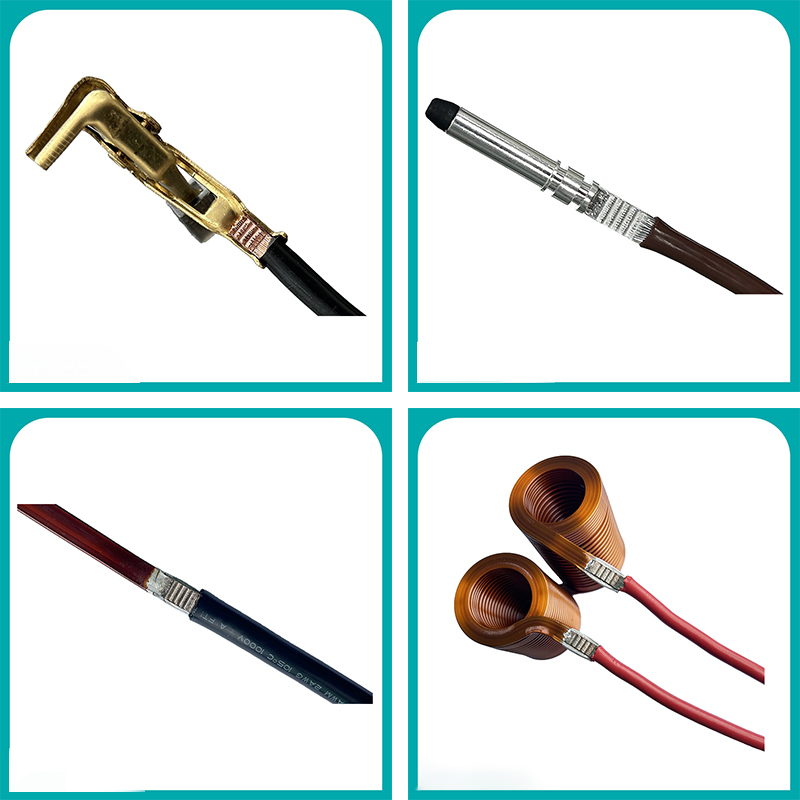

Hàn tai pin pin năng lượng, thanh cái Busbar module, lắp ráp Pack pin lưu trữ năng lượng, điện trở mối hàn ≤100μΩ, kinh nghiệm phong phú hỗ trợ dây chuyền sản xuất hàng ngày. - Dây cáp điện ô tô và đầu nối
Đầu nối dây cáp điện cao áp, dây dẫn ra động cơ, hàn module IGBT, thay thế ép chặt truyền thống, điện trở tiếp xúc giảm hơn 60%. - Hàn chuyển tiếp đồng-nhôm
Kết nối trạng thái rắn trực tiếp kim loại khác loại đồng-nhôm, không cần tấm chuyển tiếp, được sử dụng rộng rãi trong ngành trạm sạc, điện lực. - Linh kiện điện tử chính xác
Hàn đầu nối siêu nhỏ, chân cảm biến, vùng ảnh hưởng nhiệt cực nhỏ, phù hợp cho điện tử y tế, thiết bị đo lường.
Câu hỏi thường gặp
Máy hàn siêu âm đầu nối dạng rời JY-D204-F chủ yếu phù hợp cho những kịch bản nào?
Thiết bị này được thiết kế chuyên dụng cho hàn đầu nối dây cáp điện cao áp, được ứng dụng rộng rãi trong các lĩnh vực xe năng lượng mới, thiết bị lưu trữ năng lượng, hàng không vũ trụ, đảm bảo độ tin cậy của điểm kết nối cao áp và hiệu suất dẫn điện thấp.
So với phương pháp hàn truyền thống, hàn siêu âm đầu nối có ưu điểm gì?
Hàn siêu âm không cần thêm vật liệu hàn hoặc chất trợ dung, không tia lửa, không khói bụi, quá trình hàn nhanh (thường 0.1-0.5 giây), cường độ liên kết cao và điện trở trong cực thấp, tránh được các vấn đề như hàn giả, oxy hóa của hàn truyền thống.
Thiết kế dạng rời cụ thể là gì? Có lợi ích gì?
Thiết kế dạng rời tách biệt máy chủ hàn với đầu hàn/kẹp, thuận tiện cho việc bố trí linh hoạt trong các vị trí chật hẹp hoặc dây chuyền sản xuất tự động, đồng thời giảm rung động truyền đến máy, nâng cao độ ổn định hàn và tiện lợi khi vận hành.
Chứng nhận
Sản phẩm đáp ứng tiêu chuẩn an toàn và EMC quốc tế
