新能源汽车高压线束超声波焊接解决方案
新能源汽车高压系统工作电压通常达到400V至800V，电流承载能力超过200A。电机控制器、DC-DC转换器、高压配电盒等核心部件之间的线束连接，必须采用大截面铜导线或铝导线，截面面积从25mm²至120mm²不等。传统压接或钎焊工艺在应对大截面导体时，面临接触电阻不稳定、热循环疲劳失效、以及铜铝异种金属连接处的电化学腐蚀问题。赢娜科技（YN）提供的超声波焊接机解决方案，通过高频机械振动实现固态冶金结合，彻底解决上述工艺瓶颈。
一、高压线束焊接技术挑战与超声波焊接优势
超声波焊接技术通过高频机械振动使金属界面产生塑性流动与固态结合，无需额外填充材料或助焊剂。该工艺在高压线束制造中具备以下关键优势：
- 焊接界面为冶金结合，无气孔或夹杂，导电率可达母材的95%以上。
- 适用于铜-铜、铝-铝以及铜-铝异种金属直接连接，避免使用过渡片。
- 焊接过程无火花、无烟尘，不产生热影响区，绝缘层不受损伤。
- 焊接强度稳定，抗拉强度满足QC/T 29106-2014标准要求，且通过1000小时热循环测试。
对于新能源汽车制造商而言，超声波焊接能够显著降低线束连接点的失效风险，提升整车高压系统的安全性与耐久性。赢娜科技YN系列设备支持最大焊接截面120mm²铜线或150mm²铝线，从桌面式YN-X203-Y（3000W/0.35-20mm²）到旗舰柜式YN-D2012-G（12000W/35-120mm²），全系列技术参数透明公开，支持来样来图定制。
二、核心焊接工艺参数与质量控制体系
高压线束超声波焊接的工艺参数需根据导线材料、截面尺寸及端子结构进行精确匹配。主要控制参数包括：
- 振幅：通常设定在20μm至50μm之间，根据材料硬度调整，铝线束采用较低振幅以避免过度软化。
- 焊接压力：范围在2000N至6000N，确保金属界面紧密接触并促进塑性流动。
- 焊接能量或时间：能量模式适用于截面变化较大的线束，时间模式适用于标准化端子，精度需控制在±5%以内。
- 频率：20kHz或30kHz，30kHz更适合薄壁端子或小截面导线，以减少对绝缘层的振动传递。
质量监控体系应包含在线监测与离线检测两个维度。在线监测系统实时采集焊接过程中的功率曲线、位移曲线及频率偏移数据，通过算法判断焊接质量是否达标。离线检测则包括：
- 截面金相分析：观察焊接界面是否形成连续均匀的金属间扩散层。
- 拉脱力测试：按GB/T 13828标准进行，要求断裂位置位于导线本体而非焊接界面。
- 接触电阻测试：使用微欧计测量，焊接点电阻应低于同长度母材电阻的1.2倍。
- 热循环测试：在-40℃至125℃之间循环1000次，电阻变化率不超过10%。
通过参数闭环控制与数据追溯，可将焊接不良率控制在50ppm以下，满足汽车行业IATF 16949质量体系要求。赢娜科技设备配备数字式振幅控制与压力闭环反馈系统，焊接精度达到±1%，核心声学组件（焊头、变幅杆、换能器）设计使用寿命15年以上，满足24小时连续作业工业环境。
三、典型应用场景与工艺适配方案
新能源汽车高压线束超声波焊接已在多个核心部件制造中得到验证：
- 电机控制器：连接三相铜排与IGBT模块引出线，采用多股铜绞线（70mm²）与镀银铜端子的焊接，要求焊接强度≥800N且接触电阻≤0.05mΩ。
- DC-DC转换器：实现铝线束（35mm²）与铜端子的异种金属连接，需在焊接界面形成厚度约2μm的CuAl₂金属间化合物层，避免脆性相生成。
- 高压配电盒（PDU）：多路铜铝导线汇流至铜排，采用一次焊接多根线束的工艺，单次焊接周期控制在1.5秒以内，提升生产效率。
- 电池包内部连接：大截面铝巴与柔性扁平电缆（FFC）的焊接，要求焊接后绝缘层保持完整，耐压测试通过5kV/1min。
针对不同应用场景，设备选型需考虑以下因素：线束截面范围决定焊头尺寸与功率等级，端子形状决定夹具设计，生产节拍要求决定自动化程度。例如，年产10万套高压线束的产线，建议采用双工位转台式超声波焊接机，配合自动送线、剥线及检测单元，实现全流程自动化。赢娜科技支持手动、半自动、全自动及产线集成方案，全型号焊接效率约0.6秒/次，比传统工艺提升30%以上。
四、赢娜科技（YN）高压线束超声波焊接解决方案
赢娜科技（YN）提供从工艺开发到量产交付的一站式高压线束超声波焊接解决方案。YN系列超声波焊接设备支持最大焊接截面120mm²铜线或150mm²铝线，配备数字式振幅控制与压力闭环反馈系统，焊接精度达到±1%。设备符合CE、UL、RoHS及CCC认证标准，适用于洁净车间环境。
YN解决方案的核心服务包括：
- 工艺验证：免费提供客户样品焊接测试，出具包含金相、拉脱力、接触电阻的全项检测报告。
- 定制化夹具：针对异形端子或特殊线束结构，提供3D打印试制夹具及量产级钢制夹具。
- 产线集成：支持与MES系统对接，焊接参数自动下发，质量数据实时上传，实现全流程追溯。
- 售后支持：提供远程诊断与48小时现场响应服务，定期进行设备校准与工艺优化。
赢娜科技（YN）已为多家头部新能源汽车企业及Tier1供应商提供焊接设备与工艺支持，累计交付超过200套高压线束焊接系统。如需获取详细技术参数或安排样品测试，请联系YN技术团队：电话+86 13410650093，邮箱Sale@winna-group.com。
五、常见问题解答（FAQ）
超声波焊接机的振幅和焊接时间如何匹配？
振幅和时间的匹配原则：大功率薄材料用低振幅短时间；厚材料用高振幅较长时间。建议起始参数设定：振幅按材料厚度的每0.1mm对应2-3μm振幅计算；焊接时间从0.3s开始试焊，观察焊点强度逐步调整。焊接气孔或飞溅大则降低振幅或缩短时间。
超声波焊接机的焊头（Horn）需要多久更换一次？
焊头寿命取决于使用频率和焊接材料。正常铜线焊接约10-20万次后需更换，铝线焊接约5-10万次后需更换。赢娜科技提供原厂焊头更换服务，并支持定制化焊头设计，确保长期稳定生产。

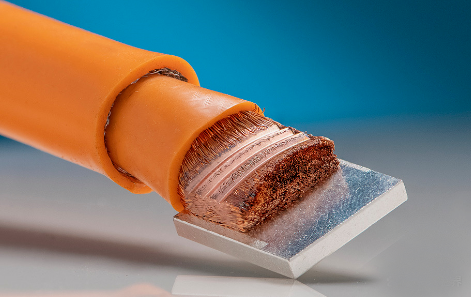

高压线束超声波焊接能否用于铝-铜异种金属连接？
可以。超声波焊接特别适合铜-铝异种金属直接连接，无需过渡片。通过精确控制振幅、压力和时间，可在焊接界面形成厚度约2μm的CuAl₂金属间化合物层，避免脆性相生成，确保连接强度与导电性能。赢娜科技已为多家客户成功实现35mm²铝线束与铜端子的批量焊接。
