全自动裁线剥皮机工作原理与选型指南 - AC/DC线束加工核心设备
全自动裁线剥皮机的工作原理与选型指南

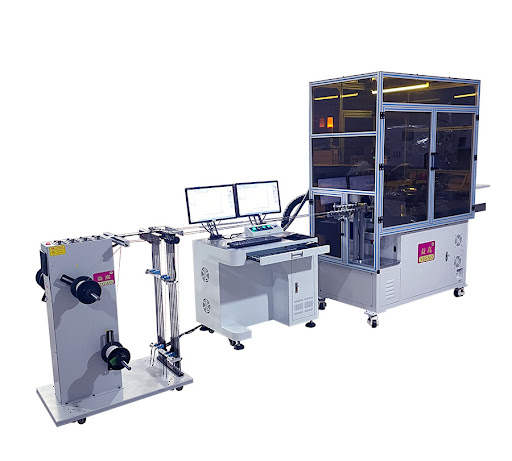

全自动裁线剥皮机是线束加工行业中的核心设备，用于将成卷的电线或电缆按预设长度裁切并去除两端绝缘层，为后续端子压接或焊接工序做准备。其工作原理基于伺服驱动系统与气动组件的协同控制，确保加工精度与效率。设备通常由送线机构、裁切单元、剥皮组件、收线装置及PLC控制系统构成。送线轮通过伺服电机驱动，以闭环控制方式将线材精确输送至指定位置；裁切刀采用高速钢或硬质合金材质，由气缸或伺服压力机驱动，完成定长切断；剥皮刀则通过可调节的刀口深度和行程，剥离绝缘层而不损伤导体。剥离后的废料由负压吸尘系统收集，成品线材通过输送带或吹气装置排出。
在工艺参数方面，典型设备可处理线径范围0.5 mm²至6.0 mm²（AWG 20至AWG 10），裁切长度误差控制在±0.5 mm以内，剥皮长度可调范围为1 mm至30 mm，剥皮深度调节精度达0.1 mm。加工速度依据线径和剥皮长度不同，通常在每分钟3000至6000根之间。例如，对于1.5 mm²的PVC绝缘电线，全自动机型可实现每分钟4500根的标准产能。设备支持多芯线、屏蔽线及扁平电缆的加工，但需更换对应刀片和送线轮。关键部件如伺服电机功率一般为400 W至750 W，气源压力要求0.5 MPa至0.7 MPa，整机功率约1.5 kW至3.0 kW。
在AC/DC线束加工中，全自动裁线剥皮机是连接电源适配器、服务器电源等产品的关键前道设备。通过精确的裁切与剥皮，为后续的端子压接（如MOLEX、JST连接器）提供高质量线端，确保电气连接的可靠性。对于高密度功率需求（单路最大承载可达16A/250VAC），设备需配合耐高温绝缘材料（105°C/125°C的PVC或XLPE）进行加工，以满足UL/CSA/VDE认证标准。
选型要点
选型时需重点考量以下因素：首先，根据生产需求确定加工线径范围，确保设备标称参数覆盖常用规格，避免因过小或过大导致精度下降。其次，评估裁切与剥皮精度，高精度机型通常配备光栅尺或编码器反馈，适用于汽车线束、医疗线缆等对公差要求严格的应用。第三，关注设备自动化程度，包括是否支持自动送线、废料回收、故障自诊断及与MES系统对接功能。第四，考虑刀片寿命与维护便利性，硬质合金刀片可加工约50万次后需更换，而高速钢刀片寿命约为20万次。此外，设备尺寸与噪音水平（通常低于75 dB）也需纳入车间布局规划。对于高频生产，建议选择双刀头或转塔式结构，以缩短换线时间；对于小批量多品种订单，则宜选用带参数存储功能的触摸屏控制系统。
在应用实例中，某汽车线束厂商选用全自动裁线剥皮机加工0.75 mm²至2.5 mm²的FLRY系列电线，设定裁切长度200 mm，剥皮长度8 mm，实际产能达每分钟3800根，废品率低于0.1%。该设备采用伺服送线与气动夹紧机构，配合激光检测装置实时监控剥皮质量，显著提升了生产一致性。采购时建议要求供应商提供第三方精度检测报告，并预留10%至20%的产能余量以应对订单波动。
核心参数与关键部件
核心参数：线径范围0.5-6.0 mm²，裁切精度±0.5 mm，剥皮长度1-30 mm，加工速度3000-6000根/分钟。关键部件：伺服电机（400-750 W）、硬质合金刀片、PLC控制系统、负压吸尘装置。选型要点：匹配线径范围、评估精度等级、确认自动化功能、考虑刀片寿命与维护。行业应用：汽车线束、电子连接器、工业电缆、医疗设备线缆。
对于AC/DC线束加工，设备还需支持多芯线、屏蔽线及扁平电缆的加工，并配合高耐温等级的绝缘材料（如硅胶、XLPE）以满足不同应用场景。例如，在服务器电源线束生产中，设备需处理12VDC或48VDC输出线缆，确保绝缘层剥离后导体无损伤，并通过导通测试与耐压测试。
FAQ
Q：全自动裁线剥皮机如何保证剥皮深度不损伤导体？
A：设备通过伺服电机精确控制剥皮刀行程，配合可调节的刀口深度（精度达0.1 mm），并采用激光检测或编码器反馈实时监控。对于不同绝缘材料（如PVC、XLPE、硅胶），可预设参数自动调整，确保只剥离绝缘层而不伤及铜导体。
Q：该设备能否加工屏蔽线或扁平电缆？
A：可以。全自动裁线剥皮机支持多芯线、屏蔽线及扁平电缆的加工，但需根据线材结构更换对应的刀片和送线轮。例如，加工屏蔽线时需使用专用剥皮刀组，避免损伤屏蔽层；加工扁平电缆则需调整送线机构以适应扁平形状。
Q：如何判断裁线剥皮后的线束质量是否合格？
A：合格线束需满足以下标准：①端子压接高度在规格范围内；
②拉力测试通过UL标准要求；
③导通测试100%合格；
④耐压测试无击穿闪络；
⑤绝缘电阻≥100MΩ；
⑥外观无划伤、氧化、脏污；
⑦尺寸符合图纸要求；
⑧标签清晰准确。全自动设备通常配备在线检测系统，可实时监控并剔除不合格品。
