全自动端子压着机在AC/DC线束加工中的应用与技术参数详解
全自动端子压着机在AC/DC线束加工中的应用与技术参数详解

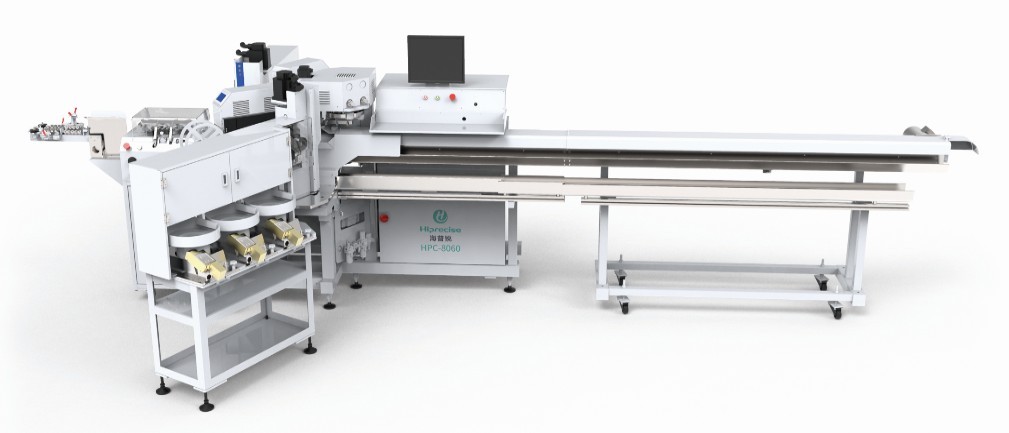

全自动端子压着机是现代线束加工行业的核心设备，广泛应用于AC电源线、DC连接线及多芯线束的端子压接工序。该设备通过集成送线、剥皮、压着、检测及收线等模块，实现高效、高精度的自动化生产，显著提升AC/DC线束的加工质量与一致性。以下针对其典型应用场景及关键技术参数进行阐述。
应用领域与工艺特点
在AC线束加工中，设备需处理较粗导线（如0.75mm²至2.5mm²）及绝缘层较厚的电源线，压着端子类型包括Y型、O型及旗形端子。DC线束加工则涉及更细导线（如0.08mm²至0.5mm²）及多芯线缆，常见于电子设备内部连接，压着端子以JST、Molex等品牌标准端子为主。工艺上，设备需适应不同线径的剥皮长度（通常3-10mm）、压着深度（0.1-0.3mm公差）及拉力值（符合UL486A标准）。
对于高密度功率需求场景（如单路最大承载16A/250VAC），设备需支持高耐温等级（105°C/125°C）的PVC或XLPE绝缘导体，并兼容UL/CSA/VDE认证标准，确保长期满载工况下不出现绝缘老化或短路风险。此外，在DC线束加工中，多芯线缆的屏蔽层处理需额外配置剥皮模块，以保障信号传输的完整性。
核心设备技术参数
- 适用线径范围：AWG 30# 至 AWG 10#（0.05mm²至5.26mm²），支持AC/DC线缆的灵活切换。
- 送线精度：±0.5mm（基于伺服电机驱动，闭环控制），确保线长一致性。
- 剥皮长度设定：半剥皮范围1-8mm，全剥皮范围3-15mm，步进精度0.1mm。
- 压着速度：最高4000次/小时（单端压着），双端压着时速度约2500次/小时。
- 压着力控制：采用伺服压着系统，压着压力范围0.5-4.0kN，压力波动≤±1.5%。
- 端子检测系统：集成CCD视觉检测模块，分辨率0.01mm，可识别端子偏移、压接高度异常及绝缘层损伤。
- 适用端子类型：支持连续式端子（如压接带）及散装端子（需配振动盘供料器）。
- 线束长度范围：50mm至9999mm，长度误差≤±0.5mm。
- 电源与气源要求：AC 220V/50Hz，功率2.5kW；压缩空气0.5-0.7MPa，流量150L/min。
关键工艺参数与质量控制
为确保AC/DC线束的电气与机械可靠性，需重点监控以下工艺参数：
- 压接高度：根据线径与端子规格设定，典型值1.2-3.5mm，公差±0.05mm。过高可能导致接触电阻增大，过低则损伤导线。
- 拉力测试值：以AWG 18#导线为例，压着后拉力需≥80N（参照UL 486A标准）。设备内置拉力传感器，可实时反馈并报警。
- 剥皮质量：绝缘层切口应平整，无残留毛刺或铜丝损伤。视觉系统检测合格率需≥99.8%。
- 送线张力：张力范围0.5-5.0N，通过伺服电机动态调节，防止线缆拉伸变形或松弛。
合格线束的判定标准还包括：导通测试100%合格、耐压测试无击穿闪络、绝缘电阻≥100MΩ、外观无划伤氧化、尺寸符合图纸要求等。通过参数化控制与实时检测，全自动端子压着机可有效降低AC/DC线束的废品率至0.2%以下。
设备选型与维护建议
采购时应根据产能需求选择单端或双端压着机型，并确认端子模具的兼容性。技术团队需定期校准压着压力传感器及视觉系统，建议每5000次压着后执行一次校准。此外，AC线束加工中需关注绝缘层耐温等级（如105°C），避免高温导致压着不良。对于DC线束，多芯线缆的屏蔽层处理需额外配置剥皮模块。
在定制化线束加工中，设备需灵活适配不同连接器类型，如JST系列（PH 2.0mm、XH 2.5mm）、Molex系列（Micro-Fit 3.0、Nano-Fit 1.25mm）等，以满足汽车电子、家电及新能源领域的批量生产需求。技术人员应结合具体线束规格，优化压着速度与压力曲线，以实现效率与质量的最佳平衡。
常见问题解答（FAQ）
全自动端子压着机如何保证压接质量的一致性？
设备采用伺服压着系统与CCD视觉检测模块，实时监控压着压力（波动≤±1.5%）和压接高度（公差±0.05mm），并内置拉力传感器进行反馈，确保每批次产品符合UL 486A标准，废品率低于0.2%。
该设备能否兼容不同品牌的端子（如JST、Molex）？
可以。设备支持连续式端子（压接带）及散装端子（需配振动盘供料器），通过更换模具即可适配JST、Molex、TE/AMP等主流品牌端子，满足多品种小批量生产需求。
AC/DC线束加工中如何应对高温或潮湿环境？
设备可选用耐温等级达105°C-200°C的绝缘材料（如XLPE、硅胶），并支持IP68级防水接头线束加工，配合模块化剥皮与压着系统，确保在汽车电子、户外设备等严苛工况下的可靠性。
