产品概述

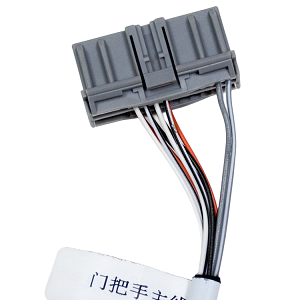

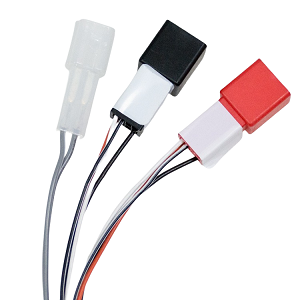

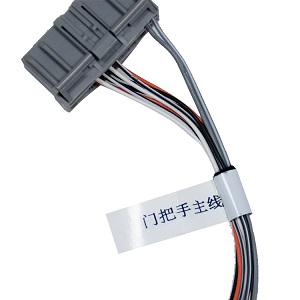

XHP端子线束采用XHP系列连接器与高品质导线精密加工而成，适用于电子设备内部信号传输与电源连接。产品具有耐插拔、抗振动、阻燃性好等特点，可满足多种工业及消费电子场景的定制需求。作为专业的
AC/DC线束制造商，我们提供从设计到量产的全流程定制服务，确保每一根线束都符合严苛的电气与机械性能标准。
产品特点
- 采用XHP原厂兼容端子，接触电阻低、插拔寿命长
- 线材可选UL1007、UL1571等规格，支持AWG18-28线径
- 支持单排/双排、不同PIN数及线长定制
- 压接紧密，通过拉力测试，确保长期使用可靠性
- 可提供RoHS、REACH、UL等环保与安全认证
- 阻燃等级符合UL VW-1标准，适应高安全要求场景
技术参数
| 额定电压 | 300V |
| 额定电流 | 根据线径3-10A |
| 耐温范围 | -25℃～+105℃ |
| 绝缘电阻 | ≥1000MΩ |
| 接触电阻 | ≤20mΩ |
| 适用端子间距 | 2.54mm / 3.96mm |
| 导体材质 | 镀锡铜（可选纯铜） |
| 绝缘材料 | PVC / XLPE（耐温105℃/125℃） |
| 阻燃等级 | UL VW-1 / CSA FT1 |
应用场景
XHP端子线束广泛用于家用电器控制板、LED照明驱动、安防设备、汽车电子、工业自动化设备、仪器仪表等领域，尤其适合需要频繁插拔或空间紧凑的内部连接方案。在AC/DC电源转换系统中，该线束可承载高达16A/250VAC的电流，确保长期满载工况下的绝缘安全与信号完整性。
定制加工能力
我们提供全面的专业线束定制加工服务，支持以下定制选项：
- 线材规格：UL1007、UL1571、UL1430等，AWG18-28
- 连接器PIN数：2-20PIN，单排或双排
- 线长：按需定制，精度±2mm
- 端子类型：压接端子、预绝缘端子（O型/Y型）
- 认证要求：UL、CCC、CE、RoHS、REACH
质量保证
每批XHP端子线束均经过严格检验，确保：
- 端子压接高度在规格范围内
- 拉力测试通过UL标准要求
- 导通测试100%合格
- 耐压测试无击穿闪络
- 绝缘电阻≥100MΩ
- 外观无划伤、氧化、脏污
FAQ
XHP端子线束与普通排线相比有哪些优势？
XHP端子线束采用原厂兼容端子，接触电阻低至≤20mΩ，插拔寿命更长；同时支持2.54mm/3.96mm间距，适配多种PCB接口。相比普通排线，其阻燃等级更高（UL VW-1），耐温范围更宽（-25℃～+105℃），更适合高振动、高湿度的工业环境。
如何为我的设备选择合适的线径和额定电流？
根据设备工作电流选择线径：AWG28适合1A以下信号传输，AWG22适合3-5A电源连接，AWG18可承载8-10A。我们提供免费技术咨询，帮助您匹配最佳线规与端子组合，确保长期可靠性。
交货周期与售后服务如何保障？
标准定制订单交货期为7-15个工作日；提供24小时远程支持与现场维修服务，关键备件常备库存，确保产线持续运行。所有产品均提供RoHS、REACH等环保认证文件。
