详细信息

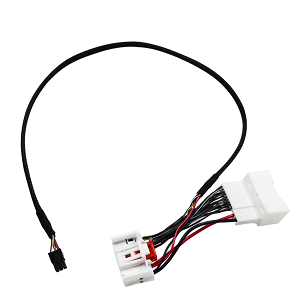

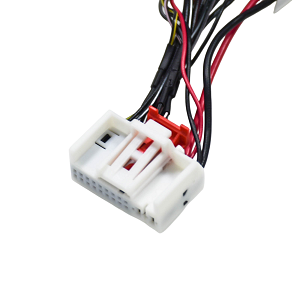

Winna's custom automotive wiring harness processing service delivers high-quality, tailored wiring solutions for the automotive industry. These harnesses are designed to transmit power and signals reliably across various vehicle systems, including engine management, lighting, infotainment, and safety controls. With a focus on precision manufacturing and durable materials, our custom harnesses ensure optimal performance in demanding environments, supporting applications from passenger cars to commercial vehicles and electric vehicles (EVs).
技术规格
| 规格项目 | 参数/值 |
|---|---|
| 额定电压 | 12V - 48V DC (可定制高压至600V) |
| 导体材料 | 镀锡铜或裸铜，符合RoHS标准 |
| 绝缘材料 | PVC, XLPE, 或TPE (耐温-40°C至+125°C) |
| 防护等级 | IP67, IP68, 或IP69K (根据需求) |
| 认证标准 | CE, FCC, UL, RoHS, ISO 9001:2015 |
产品特点
- 高可靠性材料：采用优质铜导体和耐温绝缘材料，确保长期稳定的电气性能，抗振动和耐化学腐蚀。
- 精密加工定制：支持按图纸或样品定制，包括线径、长度、连接器类型和端子压接，满足OEM和售后市场需求。
- 严格质量控制：每批次经过导通测试、绝缘电阻测试和耐压测试，符合ISO 9001和UL标准，降低故障风险。
- 灵活的生产能力：从小批量原型到大规模量产，交期短，支持快速迭代和紧急订单，适应汽车行业快节奏需求。
适用场景
发动机与动力系统
用于发动机控制单元(ECU)、传感器、燃油喷射系统和点火模块的连接，要求耐高温、抗油污和电磁屏蔽，确保动力传输高效稳定。
车身电子与照明
适用于车门模块、车窗升降器、车灯总成和仪表盘，需要紧凑设计、防水防尘和低电压降，提升乘客舒适性和安全性。
常见问题
国标线束和美标线束有什么区别？
国标（GB/T 5023）和美标（UL 758/AWM）的主要差异：①标称截面——国标以mm²为单位（如0.5/0.75/1.0mm²），美标以AWG为单位（如22/20/18AWG）；
②测试方法——国标侧重导体电阻和绝缘电阻，美标侧重机械性能（弯曲/拉伸/冲击）；
③认证标签——美标线束需印UL/AWM编号，国标线束印CCC认证编号；
④客户群体——出口美国/加拿大需UL认证，国内销售需CCC认证。赢娜科技线束同时满足国标和美标，UL认证编号可追溯。
②测试方法——国标侧重导体电阻和绝缘电阻，美标侧重机械性能（弯曲/拉伸/冲击）；
③认证标签——美标线束需印UL/AWM编号，国标线束印CCC认证编号；
④客户群体——出口美国/加拿大需UL认证，国内销售需CCC认证。赢娜科技线束同时满足国标和美标，UL认证编号可追溯。
线束可以加工端子吗？支持哪些端子类型？
赢娜科技提供线束端子加工服务，支持多种端子类型：预绝缘端子（O型/U型/管型）、裸端子（OT/SC/GT）、旗型端子、闭型端子、插簧端子等。端子压接使用全自动化压接机，压接拉力符合UL 486A标准。客户来料（线材+端子）加工或指定品牌和型号端子均可。端子压接后套热缩管或绝缘套可进一步提升绝缘性能和机械强度。
购买线束后可以提供哪些售后服务？
赢娜科技线束产品标准质保2年。质保期内非人为损坏免费维修或更换。国内客户享受48小时响应、7个工作日内完成维修；海外客户可安排DHL/FedEx寄修。超过质保期的产品提供有偿维修服务（费用约为新品30~50%）。终身提供技术支持，包括线束选型咨询、端子加工方案、品质问题诊断。年度框架协议客户享受优先排产、免费样品、厂验支持等增值服务。
如何判断线束品质的优劣？
3个方法快速鉴别线束品质：①外观检查——绝缘层表面光滑无毛印、无气泡、无色差偏心；
②弯曲测试——反复弯曲100次后绝缘层无裂纹（硅橡胶）、无明显发白（PVC）；
③燃烧测试——优质线束离开火源自熄时间≤30秒（UL VW-1/FT2标准），劣质线束燃烧持续、有滴落物。另可测量绝缘层厚度（是否符合UL标准）、导体电阻（≤UL规定最大值）。批量采购前建议要求供应商提供样品做全面品质确认。
②弯曲测试——反复弯曲100次后绝缘层无裂纹（硅橡胶）、无明显发白（PVC）；
③燃烧测试——优质线束离开火源自熄时间≤30秒（UL VW-1/FT2标准），劣质线束燃烧持续、有滴落物。另可测量绝缘层厚度（是否符合UL标准）、导体电阻（≤UL规定最大值）。批量采购前建议要求供应商提供样品做全面品质确认。
线束的阻燃等级是多少？是否符合UL VW-1标准？
本机线束阻燃等级达到UL VW-1（垂直燃烧测试），这是UL 758电子线标准的最低阻燃要求。更高阻燃等级可选：UL VW-1+垂直燃烧、UL FT2（水平燃烧）、UL VW-1+FT2双认证。阻燃标准意义：通过VW-1的线束在垂直燃烧测试中，5次15秒燃烧后，火焰在60秒内自熄，不引燃下方棉布，无燃烧滴落物。对防火要求高的场合（如新能源汽车电池包内部、医疗设备），建议选用更高阻燃等级的线束。
线束的颜色可以定制吗？
可以定制任意颜色，通常提供Pantone色号或色板即可配色。常用库存颜色：黑色、白色、红色、蓝色、黄色、绿色（24~48小时发货）。定制颜色MOQ视规格而定（通常1000米起），交期延长3~5个工作日。印字/印标服务：可按要求在线束表面印制型号、LOGO、认证标识等，支持热转印和喷码两种工艺。印字内容确认前请提供印字草稿，避免错误。
这款线束的绝缘材料是什么？是否符合环保要求？
本机绝缘材料采用硅橡胶（Silicone Rubber）或PVC材质，根据型号规格不同而选用对应材料。硅橡胶耐温-60℃~200℃，PVC耐温-20℃~105℃。全系列线材符合RoHS 10项检测和REACH SVHC筛查，不含铅、汞、镉等有害物质，可提供第三方SGS检测报告。电子线出口北美需满足UL VW-1/FT2阻燃等级，出口欧州需满足CE低电压指令。
这款线束的导体材质是什么？裸铜还是镀锡铜？
本机采用多股镀锡铜丝导体，兼顾导电性与耐腐蚀性。裸铜导电率约101%IACS，镀锡铜约98%IACS（差异仅约3%）。镀锡的优势：抗氧化能力强3~5倍，焊接性更好（避免不上焊锡问题），耐腐蚀性能显著提升。对于新能源车、户外设备等高可靠性要求场景，建议优先选择镀锡铜丝线束。
新能源车线束和普通线束有什么区别？
新能源车（EV/HEV）线束需满足更高标准：①耐温等级——电池包内部温度可达85~150℃，必须选用硅橡胶线束（PVC无法满足）；
②耐压等级——高压连接线束耐压600V~1000V，远高于普通300V；
③EMC屏蔽——高压线束需加编织屏蔽层，防止电磁干扰（EMC，符合CISPR 25标准）；
④阻燃要求——VW-1 + 低烟无卤（LSZH）；
⑤耐振动——高频振动环境（汽车运行）下端子压接不可松动；
⑥TS16949汽车质量管理体系认证。普通线束不满足上述要求，禁止在新能源汽车上使用。
②耐压等级——高压连接线束耐压600V~1000V，远高于普通300V；
③EMC屏蔽——高压线束需加编织屏蔽层，防止电磁干扰（EMC，符合CISPR 25标准）；
④阻燃要求——VW-1 + 低烟无卤（LSZH）；
⑤耐振动——高频振动环境（汽车运行）下端子压接不可松动；
⑥TS16949汽车质量管理体系认证。普通线束不满足上述要求，禁止在新能源汽车上使用。
线束的最小弯曲半径是多少？可以用于狭窄空间布线吗？
本线束的最小弯曲半径为5倍线径，远小于普通PVC线的10倍线径要求。由于采用多股极细镀锡铜丝绞合结构，线束具备极佳柔韧性，可在手机、传感器、汽车门板、LED灯具等狭窄空间内灵活布线，频繁弯折也不易断芯。如有需要更小弯曲半径的场合（如机器人拖链），可选择高柔性拖链专用线束。
这款线束通过了哪些认证？可以提供认证报告吗？
本机线束通过UL（美国）、CE（欧盟）认证，符合RoHS环保和REACH法规要求。UL认证编号可追溯，CE声明文件齐全。批量采购时可同步提供：UL认证副本、材质证明（MDS）、SGS环保检测报告、产品阻燃测试报告。对有特殊认证要求的客户（如VDE、CCC、PSE、KC等），请提前告知，可单独安排认证申请。
线束用于户外场合时如何防水？
本机线束绝缘层本身具有耐水性（硅橡胶/PVC均不吸水），但户外暴露使用时建议配合以下方案增强防水：①选用IP67/IP68级防水连接器；
②压接处加装防水热缩管（含热熔胶）；
③线缆外套PVC或PE保护套管增强机械防护；
④连接处使用灌封胶（环氧树脂或聚氨酯）实现永久防水。配合上述方案可达到长期水下连接（10米水深）的效果，适用于LED水下灯、污水处理设备、船用线束等场景。
②压接处加装防水热缩管（含热熔胶）；
③线缆外套PVC或PE保护套管增强机械防护；
④连接处使用灌封胶（环氧树脂或聚氨酯）实现永久防水。配合上述方案可达到长期水下连接（10米水深）的效果，适用于LED水下灯、污水处理设备、船用线束等场景。
