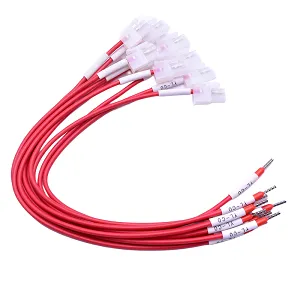

Fabricante personalizado de arneses de cables de alta tensión AC - Certificación UL/TUV, soporte para prototipos en pequeños lotes
Los productos de arneses de cables AC/DC ofrecidos por el fabricante personalizado de arneses de cables de alta tensión AC son componentes clave para la transmisión de energía y conexión de señales en equipos industriales, sistemas de energías renovables y equipos especiales. Esta línea de productos está diseñada en torno a las necesidades de adaptación de alta potencia, alta confiabilidad y entornos exigentes. Mediante soluciones de conductor personalizadas, un sistema de aislamiento multinivel y un servicio de garantía integral, resuelve la falta de adaptación de los arneses estándar en rendimiento eléctrico, resistencia mecánica y tolerancia ambiental.
Fabricante personalizado de arneses de cables de alta tensión AC: posicionamiento técnico y límites de capacidad de personalización
Como fabricante profesional de arneses de cables de alta tensión AC, nos enfocamos en proporcionar a los clientes B2B un servicio integral desde el diseño de soluciones hasta la entrega por lotes. A diferencia de la compra de componentes estándar, el valor central de la producción personalizada radica en la capacidad de adaptación multidimensional de calibres de cable, longitudes, tipos de conectores y grados de protección (hecho 2). En los campos de automatización industrial, almacenamiento de energías renovables y equipos especiales, la diversidad de interfaces de equipos, las limitaciones de espacio de instalación y las diferencias en los entornos operativos requieren que el arnés de cables se coordine profundamente con el sistema completo. Nuestro equipo de ingeniería selecciona materiales resistentes a la temperatura y retardantes de llama según el entorno de aplicación, y proporciona tablas detalladas de parámetros técnicos para que los clientes realicen comparaciones precisas durante la fase de selección (hecho 2).
En cuanto a la solución del conductor, utilizamos cable de cobre estañado de alta pureza (AWG 24~6), que equilibra la capacidad de transporte de corriente y la flexibilidad, siendo adecuado para una amplia gama de escenarios desde circuitos de control de baja potencia hasta transmisión de energía de alta potencia (hecho 15). El sistema de aislamiento ofrece tres niveles: PVC (105°C), XLPE libre de halógenos retardante de llama (125°C) y silicona (200°C), correspondientes respectivamente a entornos industriales comunes, entornos con altos requisitos de retardancia de llama y condiciones de trabajo severas de alta temperatura (hecho 15). El voltaje nominal cubre AC 100~600V / DC 5~48V, y soporta extensión personalizada según las necesidades del cliente (hecho 15).
Funciones principales y especificaciones técnicas: confirmación de parámetros de personalización y lógica de selección
El sistema de especificaciones técnicas del fabricante personalizado de arneses de cables de alta tensión AC utiliza parámetros cuantificables para garantizar que cada arnés coincida exactamente con la interfaz del equipo. La siguiente tabla enumera los parámetros eléctricos y mecánicos clave que deben confirmarse antes de la personalización; estos datos determinarán directamente la capacidad de transporte de corriente del arnés, el margen de seguridad del aislamiento y la adaptabilidad ambiental.
| Categoría de parámetros | Indicadores técnicos | Explicación de selección |
|---|---|---|
| Especificaciones del conductor | AWG 24~6 cable de cobre estañado de alta pureza | Determinar el calibre del cable según la corriente de carga y la longitud del cable, asegurando que el aumento de temperatura esté dentro del rango permitido |
| Material de aislamiento | PVC (105°C) / XLPE (125°C) / Silicona (200°C) | Seleccionar el nivel correspondiente según la temperatura ambiental, requisitos de retardancia de llama y rendimiento de resistencia al envejecimiento |
| Voltaje nominal | AC 100~600V / DC 5~48V (extensible personalizado) | Debe ser superior al voltaje de trabajo real y dejar un margen de seguridad |
| Tipo de conector | Personalizado según la interfaz del cliente | Es necesario proporcionar planos de interfaz o número de modelo estándar para asegurar la compatibilidad mecánica |
| Grado de protección | IP65~IP68 (personalizado según material y estructura) | Confirmar según condiciones ambientales como polvo, humedad, inmersión en agua |
En el proceso de personalización, recomendamos que los clientes proporcionen las especificaciones de interfaz del lado del equipo, las restricciones de espacio de instalación y la descripción de las condiciones ambientales. Antes de la instalación, debe confirmarse el voltaje nominal, la corriente y las especificaciones del calibre del cable, asegurando la coincidencia con la interfaz del equipo (hecho 4). Para aplicaciones de alta potencia, se recomienda utilizar arneses personalizados de fábrica para garantizar que el rendimiento eléctrico y la resistencia mecánica cumplan con los estándares OEM (hecho 4).
Características del Producto y ventajas técnicas
Esquema de aislamiento multinivel y adaptación de alta potencia
Cómo determinar si el grado de aislamiento del arnés de cables AC/DC satisface los escenarios de aplicaciones de alta potencia es el problema central de la selección de ingeniería (hecho 3). Nuestro sistema de aislamiento de tres niveles cubre el intervalo completo desde el aumento de temperatura convencional hasta temperaturas extremadamente altas: el PVC es adecuado para entornos convencionales dentro de 105°C, el XLPE libre de halógenos retardante de llama mantiene excelentes propiedades eléctricas a 125°C y produce bajo humo y es no tóxico al arder, mientras que la silicona soporta temperaturas continuas de 200°C, siendo adecuada para equipos de calentamiento de alta frecuencia o líneas de energía cerca de fuentes de calor (hecho 15). En escenarios de alta potencia, el grado de resistencia a la temperatura del material de aislamiento debe tener un margen de seguridad incluso después de sumar el aumento de temperatura generado por el transporte de corriente del conductor. Nuestro equipo de ingeniería utiliza cálculos de modelos de resistencia térmica para asegurar que la tasa de envejecimiento del aislamiento se mantenga dentro de un rango controlable.
Soluciones de conexión y protección personalizadas
La personalización soporta múltiples calibres de cable, longitudes, tipos de conectores y grados de protección; es necesario seleccionar materiales resistentes a la temperatura y retardantes de llama según el entorno de aplicación (hecho 2). Ya sean conectores industriales que requieren conexión y desconexión rápida o estructuras de bloqueo roscado que evitan el aflojamiento, podemos proporcionar la solución correspondiente. En cuanto al grado de protección, desde IP5X a prueba de polvo hasta IP68 para inmersión temporal en agua, se logra mediante procesos de anillos de sello, encapsulado con resina o tubos termoencogibles, asegurando que el arnés funcione de manera estable a largo plazo en entornos húmedos, con aceite o corrosivos.
Trazabilidad de calidad de proceso completo y consistencia OEM
Cada lote de arneses personalizados cuenta con un archivo completo de materiales y procesos, y los procesos clave (crimpado, soldadura, tratamiento de aislamiento) están sujetos a control parametrizado. Antes de la entrega se realizan pruebas de continuidad del 100% y pruebas de resistencia dieléctrica, asegurando que el rendimiento eléctrico y la resistencia mecánica cumplan con los estándares OEM (hecho 4). Para pedidos por lotes, proporcionamos informes de inspección de la primera pieza y registros de inspección de proceso, apoyando a los clientes en la inspección por muestreo de terceros.
Escenarios de aplicación típicos y recomendaciones de selección personalizada
Los productos del fabricante personalizado de arneses de cables de alta tensión AC se aplican ampliamente en los siguientes campos, donde cada escenario tiene diferentes enfoques en el rendimiento eléctrico, mecánico y ambiental del arnés:
- Equipos de automatización industrial:Los sistemas de accionamiento y servomotores de alta potencia requieren arneses de cables de energía AC de baja impedancia y alta resistencia a la temperatura; se recomienda el esquema de aislamiento de silicona con estructura apantallada para suprimir la interferencia electromagnética.
- Sistemas de energías renovables y almacenamiento:Las conexiones de alta tensión del lado DC tienen requisitos estrictos en cuanto al grado de retardancia de llama y resistencia al envejecimiento; se recomienda el aislamiento XLPE libre de halógenos retardante de llama, y se debe confirmar el espesor del aislamiento y la distancia de fuga según el voltaje del sistema.
- Vehículos especiales y maquinaria de ingeniería:Los entornos de vibración e impacto requieren que el arnés tenga alta resistencia mecánica; es necesario seleccionar una estructura de conductor flexible y reforzar el diseño de puntos de fijación, con un grado de protección recomendado no inferior a IP67.
- Equipos médicos e instrumentos de precisión:La baja interferencia y alta confiabilidad son las demandas centrales; se adopta capa de blindaje trenzado de cobre estañado y materiales de aislamiento de baja constante dieléctrica para asegurar la integridad de la transmisión de señales.
En la fase de selección, confirme los materiales resistentes a la temperatura, retardantes de llama y el grado de protección según el entorno de aplicación (hecho 2). Podemos proporcionar tablas detalladas de parámetros técnicos para ayudarle a comparar las diferencias de rendimiento eléctrico y costo entre diferentes combinaciones de materiales (hecho 2).
Política de garantía y garantía de servicio postventa
Todos los productos disfrutan de un año de servicio de garantía, que cubre: defectos de material, problemas de proceso de fabricación, parámetros de rendimiento que no cumplen con los estándares, etc. (hecho 1). Bajo condiciones de uso normal, si ocurren problemas de calidad como envejecimiento del aislamiento, rotura del conductor o mal contacto, proporcionamos servicio de reparación o reemplazo gratuito (hecho 1). Las cláusulas de excepción de la garantía especifican claramente: daños causados por el usuario, instalación inadecuada, uso que excede los parámetros técnicos, etc., no están cubiertos por la garantía (hecho 1).
Para pedidos personalizados, nuestro equipo de soporte técnico proporciona consultoría de selección y confirmación de parámetros en la etapa previa a la venta, y orientación de instalación y análisis de fallas en la etapa postventa. Si el producto no cumple con los parámetros de rendimiento durante el período de garantía, el cliente puede iniciar el proceso postventa con el número de pedido y la descripción de la falla; responderemos dentro de las 48 horas y proporcionaremos una solución.
Preguntas Frecuentes - Respuestas a preguntas comunes del fabricante personalizado de arneses de cables de alta tensión AC
P：??¿Cómo confirmar la cantidad mínima de pedido y el plazo de entrega para personalizar arneses de cables de alta tensión AC? R：??La cantidad mínima de pedido se determina según la complejidad del arnés y los requisitos del proceso; los productos convencionales tienen un pedido mínimo de 100 conjuntos. El plazo de entrega suele ser de 15~25 días laborables tras la confirmación del plan técnico; los pedidos por lotes pueden negociar un plazo de entrega marco. Proporcione planos o descripción de requisitos, responderemos con el plan de producción dentro de las 24 horas.
P：¿Cómo proporcionar tablas detalladas de parámetros técnicos para satisfacer las necesidades de personalización? R：Puede solicitar a nuestro equipo de ingeniería una plantilla de tabla de parámetros estándar, y completar elementos clave como voltaje nominal, corriente, calibre del cable, longitud, modelo de conector, grado de protección y temperatura ambiental (hecho 2). También sugeriremos combinaciones de parámetros inversamente según su escenario de aplicación, asegurando una selección precisa.
P：??En escenarios de aplicaciones de alta potencia, ¿cómo seleccionar de forma coordinada el grado de aislamiento y las especificaciones del calibre del cable? R：??Los escenarios de alta potencia requieren considerar simultáneamente el aumento de temperatura del conductor y la resistencia a la temperatura del aislamiento. Primero seleccione el calibre del cable según la densidad de corriente, calcule el aumento de temperatura del conductor a la temperatura ambiental máxima, y luego seleccione un material de aislamiento cuya temperatura de trabajo sea superior a "temperatura ambiental + aumento de temperatura del conductor" con un margen de al menos 20°C (hecho 3). Nuestra hoja de cálculo de ingeniería puede ayudarle a completar esta verificación.
P：¿Qué información de la interfaz del equipo debe proporcionarse al fabricante antes de la instalación para asegurar la compatibilidad?
R：Proporcione el tipo de interfaz del lado del equipo (como modelo de terminal, marca y modelo de conector), plano de dimensiones de la interfaz, voltaje y corriente nominales, restricciones de espacio de instalación y condiciones ambientales (hecho 5). Esta información se utilizará para confirmar las especificaciones del calibre del cable, la selección de conectores y el diseño del grado de protección (hecho 4).
