Details

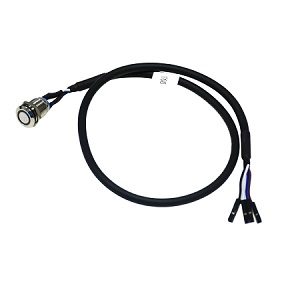

Das Kabel für Metalltastenschalter verwendet einen hochreinen verzinnten Kupferkern mit hervorragender Leitfähigkeit, Verschleißfestigkeit und Korrosionsbeständigkeit. Das Produkt ist präzise verarbeitet, bietet gute elektromagnetische Abschirmung, geringen Energieverbrauch und eignet sich für die Verbindung von Drucktastenschaltern und Metalltastengeräten. Produkteigenschaften: Hohe Reinheit des verzinnten Kupferkerns, stabile Leitfähigkeit, ausgezeichnete elektrische Leitfähigkeit, verschleiß- und korrosionsbeständig für anspruchsvolle Umgebungen, gute elektromagnetische Abschirmung zur effektiven Störungsunterdrückung, hohe Strombelastbarkeit, geringer Energieverbrauch, hohe Verarbeitungsgenauigkeit, zuverlässige und feste Schnittstellen. Technische Parameter: Kernmaterial: verzinntes Kupfer, Kupferkernreinheit: ≥99,9%, Leiterwiderstand: < 0,01 Ω/m, Isoliermaterial: umweltfreundliches PVC oder kundenspezifisch, Temperaturbereich: -20 °C bis +105 °C, Kabelquerschnitt: AWG22 bis AWG18 (kundenspezifisch anpassbar). Anwendungsbereiche: Weit verbreitet in industriellen Steuerungsgeräten, Automatisierungsmaschinen, Metalltastenschaltern, Drucktastenschalter-Kabelbäumen, elektronischen Instrumenten und Haushaltsgeräten, die zuverlässige elektrische Verbindungen erfordern.
Technische Daten
| Parameter | Bitte kontaktieren Sie den Vertrieb für detaillierte Spezifikationen |
Produkteigenschaften
- Bitte kontaktieren Sie den Vertrieb für detaillierte Produkteigenschaften
Anwendungsbereiche
- Haushaltsgeräte und Unterhaltungselektronik
Kundenspezifische Stromkabel, Signalkabel und Flachbandkabel, erfüllen ROHS/REACH-Umweltstandards, geeignet für Weiße Ware und Kleingeräte. - Automobilelektronik und neue Energien
Fahrzeugkabelbäume, Sensorkabelbäume, Hochspannungsverbindungskabelbäume, nach TS16949-Qualitätssystem, hitze- und vibrationsbeständig. - Industrieautomation und -ausrüstung
Roboter-Kabelbäume, Servomotor-Kabelbäume, Schleppkettenkabel, hochflexibel und biegefest, geeignet für anspruchsvolle Industrieumgebungen. - Medizingeräte-Kabelbäume
Kundenspezifische medizinische Kabelbäume, biokompatible Materialien, präzises Kontaktcrimpen, geeignet für Monitore, Ultraschallgeräte usw.
Häufig gestellte Fragen
Wie hoch ist die Mindestbestellmenge für kundenspezifische Kabelbäume?
Welche Kontakttypen und Kabelquerschnitte werden unterstützt?
Was sind die Qualitätsprüfstandards für Kabelbäume?
Über Winna Technology
Winna Technology ist spezialisiert auf Netzteile, AC/DC-Kabelbaum-Konfektion sowie Forschung, Entwicklung und Fertigung von Ultraschall-Metallschweißgeräten und bietet schlüsselfertige OEM/ODM-Lösungen.
Unsere Produkte sind CE/UL/FCC/CCC/RoHS-zertifiziert, mit einer jährlichen Rücklaufquote unter 0,02 %, und beliefern Kunden in über 50 Ländern und Regionen weltweit.
Kabelbaum-Konfiguration und Fertigungsprozess
Von der Anforderungsbestätigung bis zur Auslieferung – 10 Schritte mit strenger Qualitätskontrolle, um sicherzustellen, dass jeder Kabelbaum den höchsten Qualitätsstandards entspricht
Wir verfügen über umfassende Fähigkeiten zur Kabelbaum-Konfiguration und -Fertigung, die den gesamten Prozess von der Anforderungsbestätigung bis zur Auslieferung abdecken. Nachfolgend ist der standardmäßige Fertigungsablauf für Kabelbäume dargestellt, bei dem jeder Schritt strengen Qualitätskontrollstandards unterliegt, um Konsistenz und Zuverlässigkeit der Produkte zu gewährleisten.
Anforderungen bestätigen, präziser Start
Vor der Produktion bestätigt die Technik die Spezifikationen anhand der vom Kunden bereitgestellten Zeichnungen. Bei etwaigen Klärungsbedarf wird dieser vor Festlegung des Fertigungsablaufs mit dem Kunden besprochen, um sicherzustellen, dass jeder Schritt fehlerfrei ist.
Präzises Schneiden auf den Millimeter genau
Die Drähte (Kabel) werden auf die erforderliche Länge zugeschnitten und aufgerollt. Die Mitarbeiter überprüfen die Spezifikationen anhand des Fertigungsauftrags und schneiden die Drähte mit kalibrierten, modernen Geräten, um die Verarbeitungsqualität jedes Drahtes sicherzustellen.
Professionelles Abisolieren, präzises Vorlöten
Entfernen der äußeren Isolierung (Mantel) und unnötiger Füllstoffe. Die äußere Isolierung wird mit einer professionellen pneumatischen Abisoliermaschine entfernt, gefolgt von einem Vorlöten. Die Geräte werden präzise an die Spezifikationen jedes Drahttyps angepasst, um eine Beschädigung der Leiter zu vermeiden.
Feste Verbindung, zuverlässige Übertragung
Die Kontakte werden mit den Leitern der Drähte (Kabel) vercrimpt. Dies erfolgt mit professionellen Crimpmaschinen, wobei für verschiedene Kontakte spezifische Crimpwerkzeuge verwendet werden. Vor dem Betrieb werden die Maschinen streng eingestellt und die Crimpspezifikationen überprüft, um eine feste und zuverlässige Verbindung jedes Kontakts zu gewährleisten.
Feinmontage, Qualitätssicherung
Gemäß der technischen Zeichnung werden die gecrimpten Adern sortiert, in den Steckverbinderkörper eingesetzt und die Kabelbaumfestigkeit erhöht. Alle Montageschritte erfolgen streng nach der technischen Zeichnung und SOP unter Verwendung spezieller Werkzeuge, um Konsistenz zu gewährleisten.
Durchgängige Rückverfolgung, auf einen Blick
Auf jedem kundenspezifischen Kabel wird ein Etikett mit Informationen wie Spezifikation, ID und Seriennummer angebracht. Die Etiketten helfen dem Montagepersonal, die entsprechenden Anschlüsse schnell zu finden, und ermöglichen eine spätere Rückverfolgung des Produktionsverlaufs für ein vollständig digitales Management.
Eigen- und Fremdkontrolle, mehrstufige Prüfung
Nach der Montage erfolgt eine eigenverantwortliche Prüfung des Kabelbaums anhand der Zeichnungen und Maße des Fertigungsauftrags, um sicherzustellen, dass alle Fertigungsdetails bestätigt wurden. Jeder Schritt wird dokumentiert und jeder Vorgang ist rückverfolgbar.
Vierleiter-Messung, null Fehler ab Werk
Alle fertiggestellten Kabelbäume werden mit einem Vierleiter-Prüfgerät auf Durchgang, Widerstand, Aderlage und Isolationswiderstand getestet. Nur nach Bestätigung der ordnungsgemäßen elektrischen Eigenschaften werden sie freigegeben, um sicherzustellen, dass jeder Kabelbaum den Konstruktionsspezifikationen entspricht.
Digitale Archivierung, nachvollziehbare Qualität
Die fertigen Kabelbäume werden video-dokumentiert und archiviert. Die Fertigungsunterlagen und das äußere Erscheinungsbild werden digital archiviert, um spätere Nachschlage-, Änderungs- oder Ergänzungsarbeiten zu erleichtern. Das digitale Management gewährleistet die präzise Reproduzierbarkeit von Kabelbäumen mit denselben Spezifikationen.
Sicherer Schutz, pünktliche Lieferung
Sorgfältige Verpackung mit Polstermaterial, um Transportschäden zu vermeiden, und Versand gemäß den Vorgaben. Von der Verpackung bis zur Logistik wird der gesamte Prozess verfolgt, um eine sichere und pünktliche Lieferung der Produkte an den Kunden zu gewährleisten.
Benötigen Sie einen maßgeschneiderten Kabelbaum?
Von der Konzeptentwicklung bis zur Serienproduktion – Winna Technology bietet Ihnen eine Komplettlösung für maßgeschneiderte Kabelbäume
Kontakt für maßgeschneiderte Lösungen →Spezifikationen
