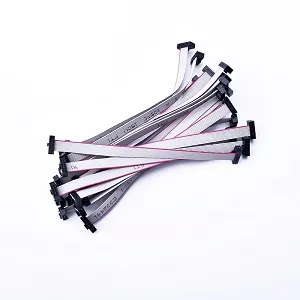

Kundenspezifischer AC/DC-Stromkabelbaum-Hersteller | UL-zertifizierte Lösungen für hitzebeständige Kabelbäume
Der AC/DC-Kabelbaum des kundenspezifischen Herstellers ist die entscheidende elektrische Komponente, die den Stromeingang mit dem Lastausgang verbindet. Er wird häufig in der industriellen Automatisierung, der Speicherung neuer Energien, medizinischen Geräten und Smart-Home-Anwendungen eingesetzt. Diese Produktlinie umfasst einen breiten Spannungsbereich von AC 100~600V bis DC 5~48V. Durch hochreine verzinnte Kupferlitzen und ein mehrschichtiges Isolationskonzept werden Probleme wie Temperaturanstieg, Isolationssicherheit und elektromagnetische Störungen bei der Hochleistungsübertragung gelöst. Für OEM/ODM-Projekte wird eine vollständige technische Unterstützung von der Auswahl bis zur Serienproduktion bereitgestellt.
Kernkompetenzen und technische Produktpositionierung des kundenspezifischen AC/DC-Kabelbaum-Herstellers
Als professioneller Hersteller kundenspezifischer AC/DC-Kabelbäume konzentrieren wir uns auf drei typische Anwendungstopologien: AC-Eingangsseite, DC-Ausgangsseite und gemischte AC/DC-Schaltkreise. Auf materialwissenschaftlicher Ebene verwenden wir hochreine verzinnte Kupferlitzen (AWG 24~6) als Leiterkern. Die hervorragende Leitfähigkeit und Oxidationsbeständigkeit gewährleisten eine langfristig stabile Stromtragfähigkeit. Das Isolationssystem bietet drei Stufen: PVC (105°C) für normale Umgebungen, halogenfreies flammhemmendes XLPE (125°C) für hohe Flammhemmung und Umweltanforderungen, und Silikonkautschuk (200°C) für extreme Hochtemperaturbedingungen. Der Nennspannungsbereich deckt AC 100~600V / DC 5~48V ab und kann kundenspezifisch auf höhere Werte erweitert werden [Fakt 15].
Im Bereich der kundenspezifischen Dienstleistungen unterstützen wir verschiedene Kombinationen von Leiterquerschnitten, Längen, Steckverbindertypen und Schutzarten. Die Auswahl von temperaturbeständigen und flammhemmenden Materialien muss anhand der Anwendungsumgebung erfolgen. Wir stellen detaillierte technische Parameter-Tabellen zur Referenz bereit, um sicherzustellen, dass jede Kabelbaum-Lösung strengen technischen Berechnungen und Verifizierungen unterzogen wird [Fakt 2]. Im OEM/ODM-Kooperationsmodell kann der Hersteller am gesamten Prozess von der Konzeptentwicklung über die Prototypenfertigung bis zur Serienproduktion teilnehmen und sicherstellen, dass die elektrischen Eigenschaften und die mechanische Festigkeit den OEM-Standards entsprechen.
Technische Spezifikationen und Parameter-Auswahlsystem
Die technische Auswahl basiert auf einem quantitativen Parameterrahmen. Die folgende Tabelle zeigt die wichtigsten technischen Spezifikationen als Referenz für Einkaufs- und Entwicklungsabteilungen:
| Parameterkategorie | Spezifikationsbereich | Auswahlhinweis |
|---|---|---|
| Leiterspezifikation | AWG 24~6 | Hochreine verzinnte Kupferlitze, Stromtragfähigkeit steigt mit zunehmendem Querschnitt |
| Isoliermaterial | PVC / XLPE / Silikonkautschuk | Temperaturbeständigkeit 105°C, 125°C, 200°C; Flammhemmung steigt stufenweise |
| Nennspannung | AC 100~600V / DC 5~48V | Kundenspezifisch erweiterbar auf höhere Spannungsstufen |
| Steckverbinder-Terminierung | Crimpen / Löten / IDC | Mechanische Lebensdauer variiert je nach Terminierungsmethode und Anwendungsszenario |
| Schutzart | IP40~IP68 | Schutzgehäuse je nach Staub- und Wassereintauchbedingungen wählen |
| Elektrische Prüfung | Spannungsfestigkeit / Isolationswiderstand / Kontaktwiderstand | Vor Auslieferung zu 100% durchgeführt, um die Einhaltung der Leistungsparameter sicherzustellen |
Kundenspezifisch werden verschiedene Leiterquerschnitte, Längen, Steckverbindertypen und Schutzarten unterstützt. Die Auswahl von temperaturbeständigen und flammhemmenden Materialien muss anhand der Anwendungsumgebung erfolgen. Wir stellen detaillierte technische Parameter-Tabellen zur Referenz bereit, damit Ingenieure die Lastanforderungen präzise abgleichen können [Fakt 2].
Produkteigenschaften und technische Vorteile
Isolationsklassen-Bewertung und Sicherheitsmarge für Hochleistungsanwendungen
Für Hochleistungsanwendungen wie Industrieanlagen, Energiespeichersysteme und EV-Ladung muss die Isolationsklassen-Bewertung Betriebsspannung, Dauerstrom, Umgebungstemperatur und Überlastbedingungen berücksichtigen. Wir berechnen die Kriechstrecke basierend auf Betriebsspannung und Höhenkorrekturfaktor und wenden Derating-Kurven für Temperaturbeständigkeit und Dauerstromtragfähigkeit an, um ausreichende Sicherheitsmargen zu gewährleisten. Vor der Installation müssen Nennspannung, Strom und Leiterquerschnitt geprüft werden, um die Kompatibilität mit dem Geräteanschluss sicherzustellen. Die Verwendung von Original-Kabelbäumen wird empfohlen, um sicherzustellen, dass die elektrischen Eigenschaften und die mechanische Festigkeit den OEM-Standards entsprechen [Fakt 4].
Wichtige Installationskompatibilitätsparameter und Fehlervermeidung
Montage- und Wartungspersonal muss die Übereinstimmung von Nennspannung/-strom und Leiterquerschnitt prüfen sowie die mechanische Kompatibilität von Steckverbinder-Polarität, Kodierung und Verriegelungsmechanismus verifizieren. Der Biegeradius und die Befestigungsart des Kabelbaums beeinflussen direkt die Ermüdungslebensdauer, während die Schirmungserdung mit der EMV-Leistung zusammenhängt. Häufige Fehlermodi wie Isolationsalterung, Leiterbruch und Kontaktfehler können durch normgerechte Auswahl und Installation wirksam verhindert werden.
Umfassendes Qualitätssicherungssystem
Wir implementieren eine dreistufige Kontrolle: Eingangsprüfung (Leiterreinheit, Chargenrückverfolgbarkeit des Isoliermaterials), Prozesskontrolle (Zugkrafttest der Kontaktcrimpung, 100% elektrische Leistungsprüfung) und Endprüfung (Spannungsfestigkeitstest, Durchgangstest, Sichtprüfung). Alle Produkte sind durch eine einjährige Garantie abgedeckt, die Materialfehler, Herstellungsprozessprobleme und nicht erreichte Leistungsparameter umfasst. Bei normalen Nutzungsbedingungen werden bei Qualitätsproblemen wie Isolationsalterung, Leiterbruch oder Kontaktfehlern kostenlose Reparatur- oder Austauschdienste angeboten [Fakt 1].
Typische Anwendungsszenarien und kundenspezifische Lösungen
- Industrielle Automatisierung:Hohe Vibrationen und ölige Umgebungen erfordern hochflexible Schleppketten-Kabelbäume und ölbeständige PVC-Ummantelungen für eine lange dynamische Biegelebensdauer.
- Medizinische Geräte:Hohe Zuverlässigkeit und niedrige Ableitströme erfordern medizinische Isoliermaterialien und vollständig geschlossene Steckverbinder für die Patientensicherheit.
- Speicherung neuer Energien:Hohe Ströme und hohe Spannungen erfordern Kupferlitzen mit großem Querschnitt, XLPE-Isolation und IP67-Schutzart für den langfristigen Außeneinsatz.
- Smart Home:Kompakte Räume und häufiges Stecken erfordern kundenspezifische Kabelbäume mit feinem Querschnitt, hoher Flexibilität und verpolungssicheren Steckverbindern für eine verbesserte Benutzererfahrung.
Auswahl-FAQ und technischer Support
Wie beurteile ich, ob die Isolationsklasse des AC/DC-Kabelbaums für Hochleistungsanwendungen ausreicht?
Betriebsspannung, Dauerstrom, Umgebungstemperatur und Überlastbedingungen müssen umfassend bewertet werden. Die Temperaturbeständigkeit des Isoliermaterials (z.B. XLPE 125°C) und die Strom-Derating-Kurven sind zu berücksichtigen, und die Kriechstrecke ist zu berechnen. Es wird empfohlen, detaillierte Betriebsparameter bereitzustellen, damit der Hersteller eine technische Verifizierung durchführen kann.
Welche wichtigen Parameter müssen bei der Installation des AC/DC-Kabelbaums beachtet werden, um die Kompatibilität sicherzustellen?
Vor der Installation müssen Nennspannung, Strom und Leiterquerschnitt geprüft werden, um die Kompatibilität mit dem Geräteanschluss sicherzustellen. Gleichzeitig sind Steckverbinder-Polarität, Kodierung, Verriegelungsmechanismus und Biegeradius zu überprüfen. Die Verwendung von Original-Kabelbäumen wird empfohlen, um OEM-Standards zu gewährleisten [Fakt 4].
Wie lange ist die typische Lieferzeit für kundenspezifische Kabelbäume?
Die Standard-Musterzeit beträgt 7~15 Arbeitstage. Die Serienproduktionszeit hängt von Bestellmenge und Komplexität ab. Der genaue Liefertermin muss mit dem Vertriebsingenieur abgestimmt werden. Wir stellen einen Projektzeitplan zur Referenz bereit.
Wie wählt man die Schutzart des Kabelbaums?
Die Schutzart IP40 bis IP68 wird basierend auf den Staub- und Wassereintauchbedingungen der Anwendungsumgebung gewählt. Für Außen- oder Feuchtumgebungen wird IP67 oder höher empfohlen, in Kombination mit entsprechenden abgedichteten Steckverbindern.
Wird eine Kleinserien-Produktion unterstützt?
Ja. Wir bieten für OEM/ODM-Projekte eine Kleinserien-Produktion ab 50 Stück an, um die Machbarkeit des Designs und den Montageprozess zu verifizieren.
Wie werden Qualitätsprobleme während der Garantiezeit behandelt?
Bei normalen Nutzungsbedingungen werden bei Qualitätsproblemen wie Isolationsalterung, Leiterbruch oder Kontaktfehlern kostenlose Reparatur- oder Austauschdienste angeboten. Schäden durch unsachgemäße Handhabung, falsche Installation oder Nutzung außerhalb der technischen Parameter sind von der Garantie ausgeschlossen [Fakt 1].
Wie wird die Flammhemmung des Kabelbaums sichergestellt?
Es werden halogenfreie flammhemmende XLPE- oder Silikonkautschuk-Isoliermaterialien verwendet, die der UL94 V-0-Klasse entsprechen. Wir stellen Material-Flammhemmungstestberichte bereit, um die Einhaltung der Branchensicherheitsnormen zu gewährleisten.
Wie wird die Stromtragfähigkeit des Kabelbaums berechnet?
Die Stromtragfähigkeit hängt vom Leiterquerschnitt, der Temperaturbeständigkeit des Isoliermaterials und den Umgebungs-Wärmeableitungsbedingungen ab. Wir führen Wärmewiderstandsberechnungen gemäß IEC 60287 durch und stellen Derating-Kurven zur Referenz bereit.
Werden 3D-Modelle oder Zeichnungen des Kabelbaums bereitgestellt?
Ja. Nach Bestätigung der Lösung liefern wir 3D-Modelle im STEP- oder IGES-Format sowie 2D-Konstruktionszeichnungen, damit Kunden die strukturelle Integration und Montageverifizierung durchführen können.
Welche Punkte sind bei der Steckverbinder-Auswahl zu beachten?
Nennstrom, Spannung, Steckzyklen und Schutzart müssen abgeglichen werden. Gleichzeitig sind die verpolungssichere Kodierung und die mechanische Festigkeit des Verriegelungsmechanismus zu berücksichtigen, um die Zuverlässigkeit in Umgebungen mit langfristigen Vibrationen sicherzustellen.
Wie wird der Schirm des Kabelbaums geerdet?
Der Schirm wird üblicherweise einseitig oder beidseitig geerdet, abhängig von den EMV-Testergebnissen. Wir bieten Schirm-Crimpkontakte und Erdungsring-Optionen an, um einen niederohmigen Pfad sicherzustellen.
Wie wird die Biegelebensdauer hochflexibler Kabelbäume verifiziert?
Wir führen Biegelebensdauertests gemäß den Schleppketten-Systemnormen durch, die in der Regel mindestens 5 Millionen Zyklen erfordern. Testberichte können Kunden als Auswahlgrundlage zur Verfügung gestellt werden.
Werden spezielle Farben oder Beschriftungen unterstützt?
Ja. Wir können die Kabelmantelfarbe, Schrumpfschlauch-Markierungen und Adernnummern-Hülsen kundenspezifisch anpassen, um die Identifikation vor Ort und die spätere Wartung zu erleichtern.
Wie sind Verpackung und Versand des Kabelbaums?
Es werden antistatische Beutel, separate Trennwände oder Spulenverpackungen verwendet, abhängig von Kabellänge und Schutzart. Der Versand erfolgt per Express, Luftfracht oder Seefracht, um eine einwandfreie Lieferung sicherzustellen.
Wie erhalte ich die detaillierte technische Parameter-Tabelle?
Bitte kontaktieren Sie unseren Vertriebsingenieur oder besuchen Sie das Download-Center auf unserer Website, um die vollständige Parameter-Tabelle mit Leiterspezifikationen, Isoliermaterialien, Steckverbinder-Auswahl und Teststandards zu erhalten [Fakt 2].
Zertifizierungen und Kontaktmöglichkeiten
Der kundenspezifische AC/DC-Kabelbaum-Hersteller ist nach ISO 9001 Qualitätsmanagementsystem und IATF 16949 Automobil-Qualitätssystem zertifiziert. Die Produkte entsprechen den RoHS- und REACH-Umweltanforderungen. Für jede Kabelbaum-Charge stellen wir vollständige Eingangsprüfberichte, Prozessprüfaufzeichnungen und Werksabnahmeprüfzertifikate bereit, um die Rückverfolgbarkeit der Qualität sicherzustellen. Die Garantierichtlinie ist klar: Alle Produkte sind durch eine einjährige Garantie abgedeckt, die Materialfehler, Herstellungsprozessprobleme und nicht erreichte Leistungsparameter umfasst [Fakt 1].
Für detaillierte technische Parameter-Tabellen oder technische Projektbesprechungen senden Sie bitte Ihre Anfrage über das Formular auf unserer Website oder kontaktieren Sie direkt unser Anwendungstechnik-Team. Wir antworten innerhalb eines Arbeitstages mit Auswahlempfehlungen und Angebotsoptionen.
